TRITON Stojanový rozvaděč RIE s krytím IP 54 RIE-32-A66–CCX–A1

TRITON RIE-32-A66–CCX–A1

Stojanový rozvaděč RIE s krytím IP 54

Svařovaný rozvaděč s odnímatelnými kryty, připravený pro instalaci samostatných klimatizačních jednotek, IP54, nosnost 400 kg.

Kabelové vstupy

Kabelový vstup v horní a spodní části o rozměrech 300 x 100 mm je utěsněný záslepkou. V příbalu rozvaděče je jedna vícenásobná kabelová průchodka s vysokým krytím.

Stropní záslepka

Velkoplošná stropní záslepka umožňuje montáž klimatizační jednotky s orientací proudění vzduchu přesně podle potřeby instalovaného zařízení. Instalací klimatizace klesá IP krytí celé sestavy na IP20.

IP54

Rozvaděče řady RIE s vyšším krytím jsou určeny pro ochranu zařízení zejména před škodlivými účinky vody a prachu. Perforace střechy je pouze designová a nijak nesnižuje těsnost rozvaděče. Boční kryty jsou ke skeletu uchyceny šrouby a stejně jako dveře jsou opatřeny pěnovým těsněním. V krytech jsou otvory umožňující spojování rozvaděčů do sestav.

Vícebodový zamykací systém

Zámek s posuvným zamykacím systémem zaručuje dokonalé utěsnění dveří proti skeletu rozvaděče. Systém je kompatibilní s klikami a zámky předních světových výrobců včetně elektronických a kódových.

Těsnění, zemnění

Pro lepení skel a nanášení pěnového těsnění používáme 3D robotické stanoviště. Všechny oddělitelné části rozvaděče jsou vzájemně pospojeny. Centrální zemnící bod M8 je u zadní stěny. Značky pro nastavení vertikálních lišt na posuvných ližinách usnadní instalaci.

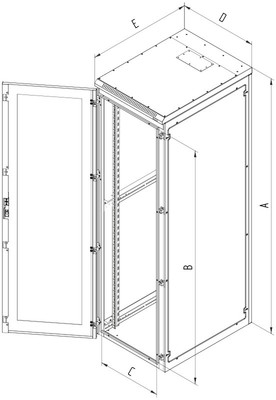

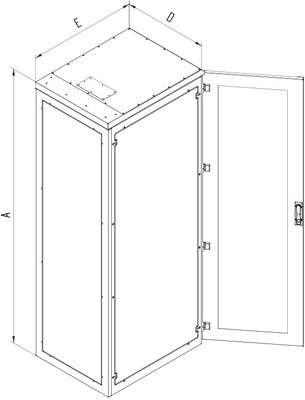

• A - 1525 mm
• B- 1355 mm
• C - 487 mm
• D - 600 mm
• E - 600 mm

Příbaly:

• Klíč - odnímatelné kryty: 2x
• Klíč - přední dveře: 2x
• Plovoucí matice M6: 16x
• Šroub M6x10: 16x
• Plastová podložka
• Vylamovací záslepce: 16x
• Rektifikační šroub/noha
• Pro rozvaděč: 4x
• Matice M10: 4x

Materiál:

• Bezpečnostní kalené sklo tl. 4 mm
• Ocelový plech
