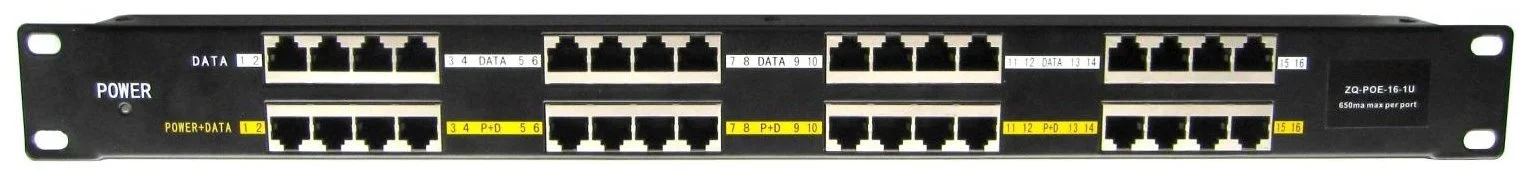

Stíněný 16-portový pasivní POE panel

Stíněný 16-portový pasivní POE panel

Stíněný panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti aktivních prvků v provedení do 19" racku. Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

• Provedení 19" rack
• Pro napájecí rozsah 12 - 56V
• LED kontrolka korektního zapojení polarit (4/5+,7/8V- zelená / 4/5-,7/8+ červená)
• Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• Vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm či napájecí svorkovnicí (zemnící člen - nula)

Použití:

Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch). Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól).

Rozhraní:

16x RJ45 konektor pro připojení do LAN (Data)

16x RJ45 konektor pro sloučený výstup (Data+Napájení)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.

Maximální povolené příkonové hodnoty na vstupu do POE panelu:

24V: 250W (10A)

48V: 500W (10A)

Technická specifikace

• Vstup: 12 - 56V DC 50/60Hz
• Výstup: 12 - 56 V 160W (Min)
• Data po párech: 1/2&3/6
• Napájení po párech: 4/5 V+ & 7/8 VData
• Hmotnost: 1.0 Kg
• Rozměry: 482.6mm × 44.3mm × 25mm
• Ethernet: Cable TIA/EIA 568 Cat5E, Cat6E
• Data rate: 10/100Mbps
• Connector: stíněný RJ-45
• Rozsah provozních teplot: 0°C ~ 40°C
• Rozsah sklad. teplot: -40°C~+70°C
• Vlhkost (provozní): 10%~80%RH
• Vlhkost (sklad.): 5%~90%RH
• Certifikace: CE
