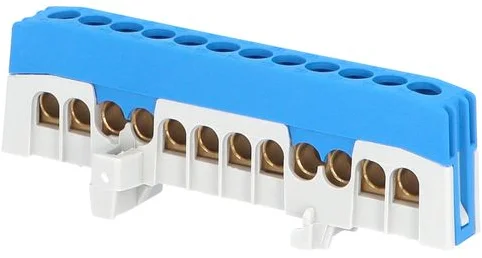

POLLMANN Můstek N 12 F2 rozbočovací

Můstek N 12-F2 (svorkovnice 12x16mm2), krytý IP20, modrý, 63A, na DIN, rozměr 90x12x27mm. Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Značka POLLMANN Svorky hlavního vedení Jmenovitý proud 63 A Způsob montáže Na DIN lištu Šířka 90 mm Výška 27 mm Hloubka 12 mm Typ připojení Šroubovací Počet pólů 1 Bezpečné na dotyk Ano Počet vstupů 12 Vhodný pro vodiče s jemnými drátky Ne Vhodné pro pevná jádra Ano Vhodné pro vícelankové vodiče Ano Vhodné pro jemno drátové vodiče bez koncovek Ne Vhodné pro jemně zapojené vodiče Ne Vhodné pro jemně zapojené vodiče bez koncovek Ne Přístup průřezu vodiče 1.5 - 16 mm2 Přístup průřezu vodiče AWG 6 - 16 mm2
