Noctua NA-FC1 Fan controller

NOCTUA NA-FC1 Fan controller

NA-FC1 je kompaktní, vysoce flexibilní regulátor otáček pro 4-pin PWM větráčky, který může pracovat jako samostatný manuální regulátor otáček, nebo naopak může pracovat v tandemu s automatickým regulátorem otáček na základní desce. Na regulátoru se nachází otočný knoflík pro regulaci otáček, tlačítko pro zapnutí/vypnutí režimu "no stop" (bez zastavení) a 2 LED

Diody.

Oranžová LED dioda sytostí svícení poskytuje vizuální zpětnou vazbu o nastavení rychlosti otáček, zelená LED říká, zda je zapnut režim "no stop". Součástí balení je kabel pro připojení regulátoru k základní desce či zdroji napětí, kabel pro připojení regulátoru k základní desce i zdroji napětí výstupní kabel typu Y pro připojení 3 větráčků současně.

Manuální ovládání

Pokud regulátor NA-FC1 neobdrží na vstupu žádný PWM signál, bude se chovat jako běžný manuální regulátor otáček. NA-FC1 bude vytvářet PWM signál v rozmezí 0% až 100% v závislost na nastavení otočného knoflíku. Čím jasněji bude svítit oranžová LED, tím vyšší budou otáčky větráčku.

* Poznámka: Chcete-li použít regulátor v režimu manuálního ovládání, je nutné aby na vstupu nebyl PWM signál. Pokud vaše základní deska vysílá PWM signál je nutné v BIOS deaktivovat automatické řízení otáček větráčku.

Nastavení automatického řízení ventilátoru na základní desce

V tomto režimu regulátor otáček spolupracuje s automatickým řízením otáček na základní desce a umožňuje snížit originální signál o požadovanou hodnotu a dosáhnout tím nižších otáček a menšího hluku. Pokud do NA-FC1 přichází PWM signál, regulátor zredukuje výstupní signál o hodnotu zadanou otočným knoflíkem v rozmezí 100% až 0%. Například je-li na regulátoru nastaveno 50% a vstupní signál je 100%, výstupní signál se zmenší o 50%, tedy na výsledných 50%. Je-li na vstupu 80% a na regulátoru nastaveno 50%, výsledný signál bude polovina vstupního, tedy 40%.

"no stop" režim

Ať už používáte regulátor jako manuální regulátor či v tandemu s PWM signálem ze základní desky, může se stát, že otáčky klesnou do velmi nízkých hodnot nebo dokonce dojde k zastavení větráčku. Pokud tomu chcete zabránit zapněte režim "no stop", který zabrání tomu, aby otáčky větráčku klesly pod minimální rychlost 300rpm.

Specifikace

• Konektor: 4-pin
• Rozsah napětí: 5-12 V
• Barva: černá
• Rozměry: 21x25x48 mm
• Hmotnost: 15g
• Kompatibilita větráčků: všechny Noctua větráčky 12V PWM a 5V PWM, mnoho dalších PWM větráčků

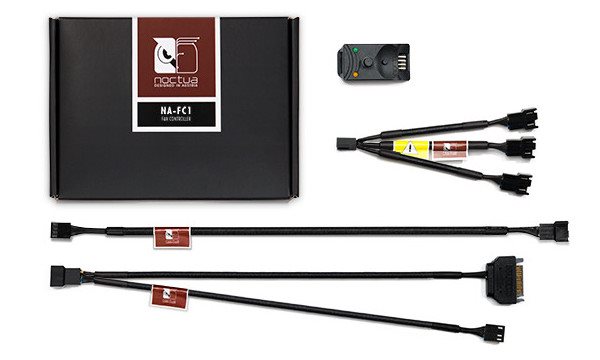

Obsah balení

• NA-FC1 regulátor otáček
• NA-SC1 dělící kabel typu Y pro připojení 3 větráčků
• NA-EC1 vstupní kabel
• NA-AC4 vstupní kabel s adaptérem pro připojení ke zdroji napětí
