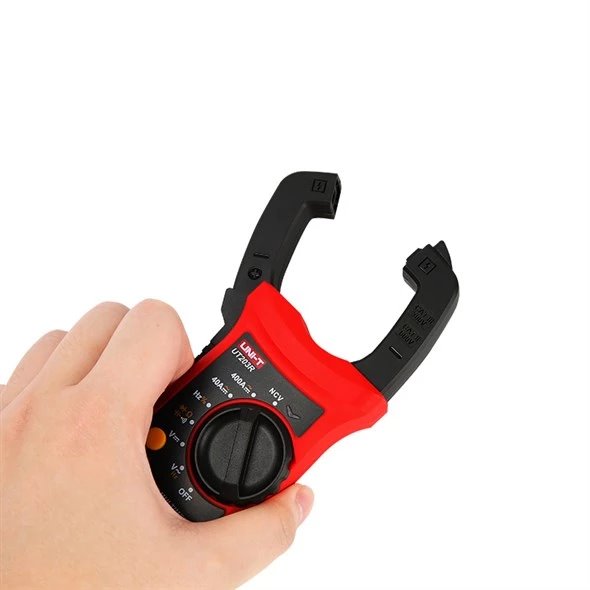

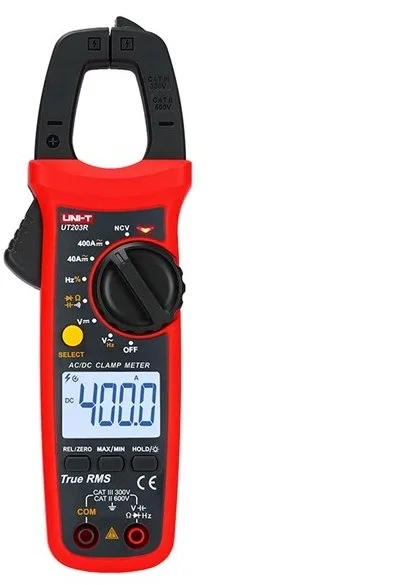

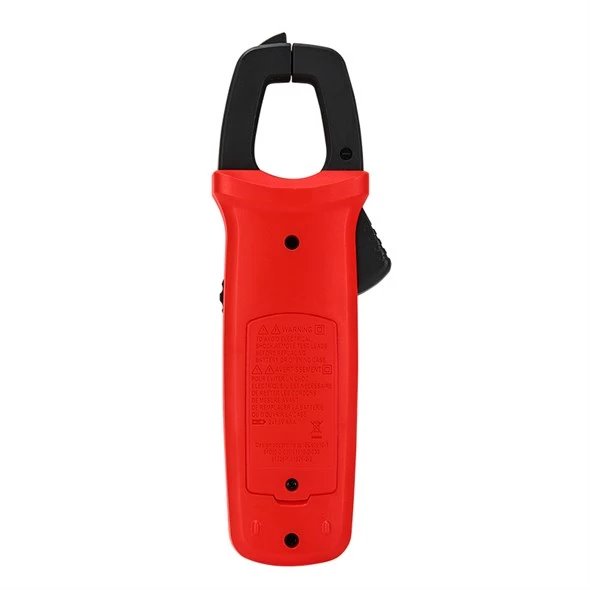

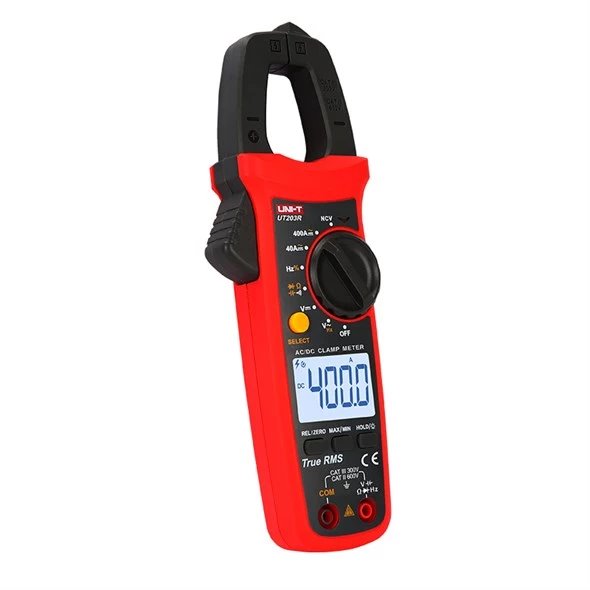

Multimetr UNI-T UT203R klešťový

Digitální klešťový měřič UT203R slouží pro měření střídavých a stejnosměrných napětí do 600V, AC a DC proudů do 600A a frekvece 10Hz až 60kHz u napětí nn do 600V a 10Hz až 10MHz u napětí mn. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11µA, což účinně prodlužuje životnost baterie na cca 400 hodin. Parametry produktu: - měření napětí, proudu a frekvence vysokého napětí do 600 V - měření frekvencí 10Hz až 10MHz - měření kapacit 6nF až 60mF - měření teploty -40 až +1000°C - poměrové (relativní) měření napětí a kapacit - více segmentový displej a zvukový / vizuální alarm - ochrana před napětím větším než 600V napříč rozsahy - bezkontaktní detekce vodičů pod napětím - automatické přepínání rozsahů - přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahů Technické parametry: 1. Měření AC proudu ( rozsahy / rozlišení / přesnost ): 40,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5) 400,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5) - přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz - ochrana proti přetížení při 420A 2. Měření DC proudu ( rozsahy / rozlišení / přesnost ): 40,00A / 0,010A / ±(2,0%+5) 400,0A / 0,100A / ±(2,0%+5) - ochrana proti přetížení při 420A 3. Měření AC napětí ( rozsah / rozlišení / přesnost ): 4,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5) 40,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5) 400,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5) 600,0V / 1V / 10Hz ~ 10kHz ±(0,8%+5) - přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz - ochrana proti přetížení při 600Vrms - vstupní impedance cca 10M? 4. Měření DC napětí ( rozsah / rozlišení / přesnost ): 400,0mV / 0,100mV / ±(0,7 %+3) 4,000V / 0,001V / ±(0,5 %+2) 40,00V / 0,010V / ±(0,5 %+2) 400,0V / 0,100V / ±(0,5 %+2) 600,0V / 1V / ±(0,5 %+2) - vstupní impedance cca 10M? - ochrana proti přetížení při 600Vrms 5. Měření odporu ( rozsahy /rozlišení / přesnost ): 400,0? / 0,1? / ±(1,0%+2) 4,000k? / 0,001k? / ±(0,8%+2) 40,00k? / 0,01k? / ±(0,8%+2) 400,0k? / 0,1k? / ±(0,8%+2) 4,000M? / 0,001M? / ±(2,5%+5) 40,00M? / 0,01M? / ±(2,5%+5) - ochrana proti přetížení při 600 Vrms - napětí otevřeného obvodu cca 1V 6. Měření kapacity ( rozsahy /rozlišení / přesnost ): 40,00nF / 0,01nF / ±(4,0%+5) 400,0nF / 0,1nF / ±(4,0%+5) 4,000µF / 0,001µF / ±(4,0%+5) 40,00µF / 0,01µF / ±(4,0%+5) 400,0µF / 0,1µF / ±(4,0%+5) 4,000mF / 0,001mF / ±10,0% 40,00mF / 0,01mF / ±10,0% - ochrana proti přetížení při 600 Vrms 7. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ): frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4) plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5) - Poznámka 1 ) Citlivost měření: ?100kHz : 200mVrms ? vstupní amplituda ? 30V RMS >100kHz~1MHz : 600mV RMS ? vstupní amplituda ? 30V RMS >1MHz~10MHz : 1V RMS ? vstupní amplituda ? 30V RMS - Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu ?10kHz, amplituda: 1V p-p Frekvence ? 1kHz Pracovní poměr (Plnění): 10.0%~95.0% Frekvence > 1kHz Pracovní poměr (Plnění): 30.0%~70.0% - ochrana proti přetížení při 600 Vrms 8. Kontrola spojitosti obvodů: - při naměřeném odporu menším než 10? signalizace souvislého obvodu zazní bzučák - při naměřeném odporu větším než 31? signalizace rozpojeného obvodu nezní bzučák - nejistota v rozmezí 10? až 31? - napětí otevřeného obvodu asi 2,0V - měření na rozsahu 600? - ochrana proti přetížení při 600 Vrms 9. Měření diod: - v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V - pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V - napětí otevřeného obvodu asi 4,0V - měření na rozsahu 6,000V 10. Bezkontaktní snímání elektrického pole (NCV): - umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz Další parametry: - měření maximálních a minimálních hodnot: ano - měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano - zadržení dat ( HOLD ): ano - indikace slabé baterie: ano - automatické vypnutí napájení: ano - napájení baterie 1,5 V (R03): 2ks - velikost podsvíceného displeje: 37 mm x 25 mm - rozměry výrobku: 215 mm x 63 mm x 36 mm - čistá hmotnost produktu: 235 g - barva výrobku: červená a šedá Obsah balení: - klešťový multimetr UT203R: 1ks - testovací kabely: 1 pár - baterie 1,5 V (R03): 2ks - návod k použití: 1ks
