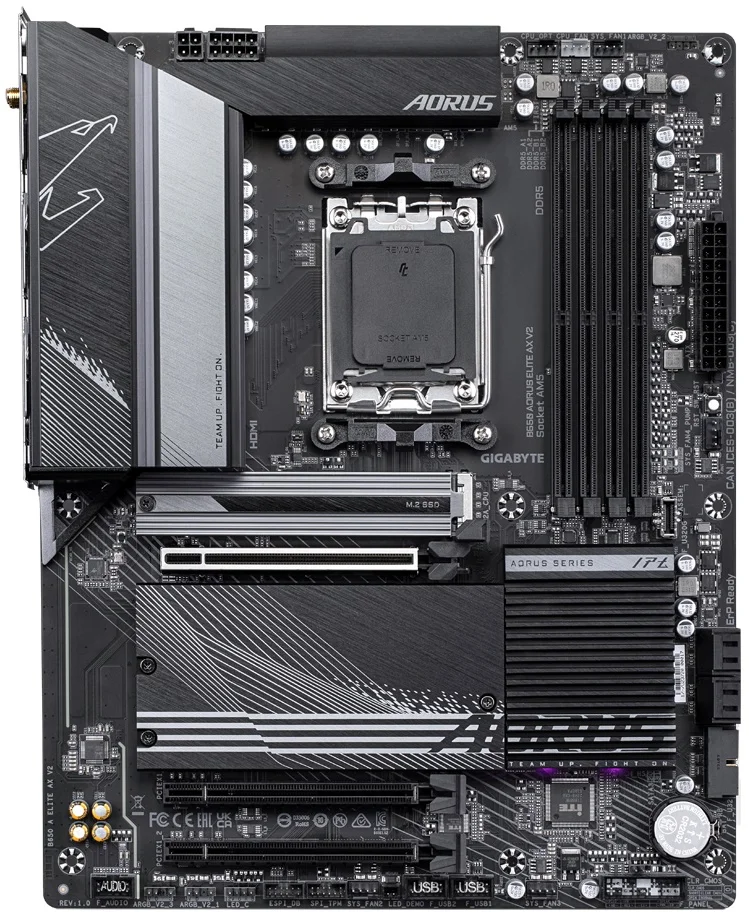

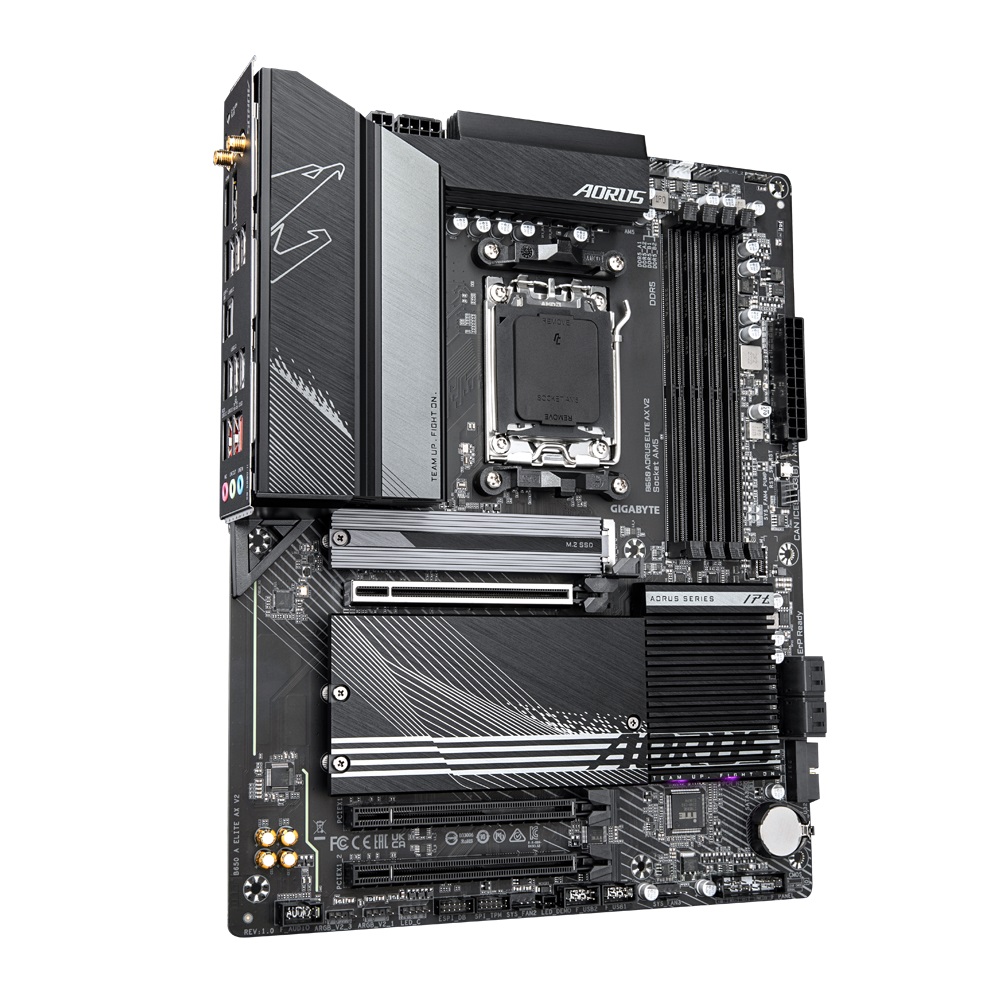

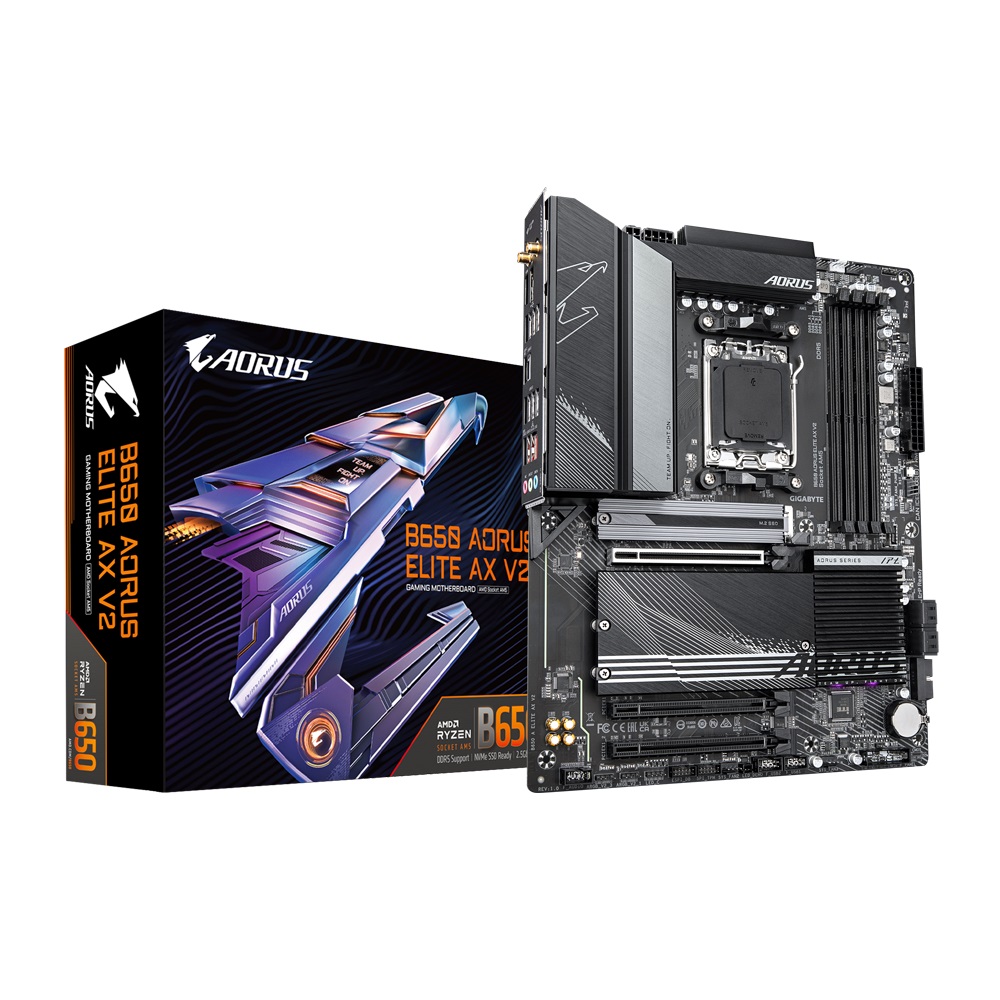

GIGABYTE B650 AORUS ELITE AX V2

Otestováno servisem výrobce.

GIGABYTE B650 AORUS ELITE AX V2

* Smart Fan 6
* Q-Flash Plus

Chipset: AMD B650

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: AMD Ryzen™ řady 8000/7000
Patice procesoru: AM5

Paměť:
* 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x DisplayPort 1.4
* 1x HDMI® 2.1

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Realtek® Wi-Fi 6E RTL8852CE + BT v5.3

Rozšiřující sloty:
* 1x PCI Express x16 (PCIEX16)
* 2x PCI Express x16, podpora PCIe 3.0 x1 (PCIEX1_1/2)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2 (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/2580 SSD
* 1x M.2 (M2B_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110 /2580 SSD
* 1x M.2 (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 25110/2580 PCIe 4.0 x4/x2 SSD
* 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 12 portů)
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 2x USB 3.2 Gen 2 typ-A (červený)
* 5x USB 3.2 Gen 1
* 4x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

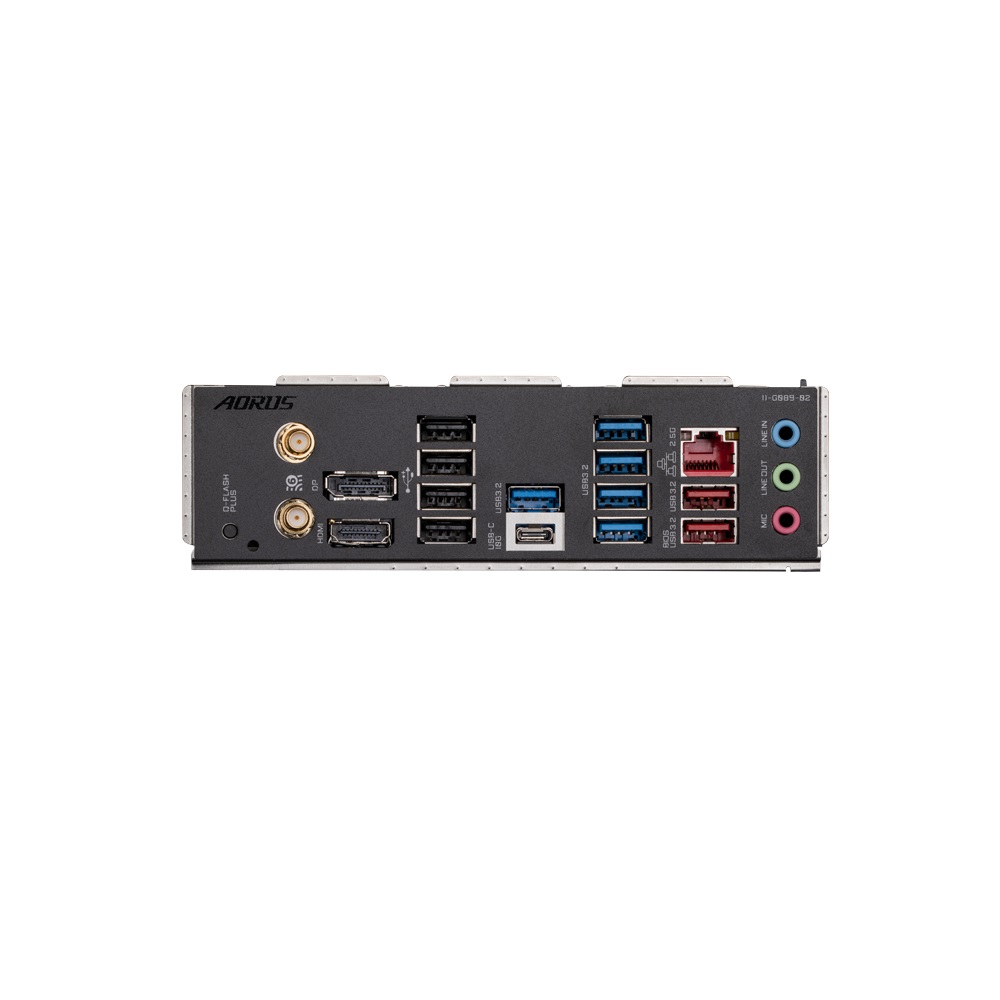

Porty na zadním panelu:
* 1x tlačítko Q-Flash Plus
* 2x anténní konektor SMA (2T2R)
* 1x DisplayPort
* 1x HDMI
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 2x USB 3.2 Gen 2 typ-A (červený)
* 5x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 1x RJ-45
* 3x audio jack

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
* 1x 4-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 3x system fan header
* 1x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® header s podporou USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 3x adresovatelný RGB Gen2 LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x tlačítko reset
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
