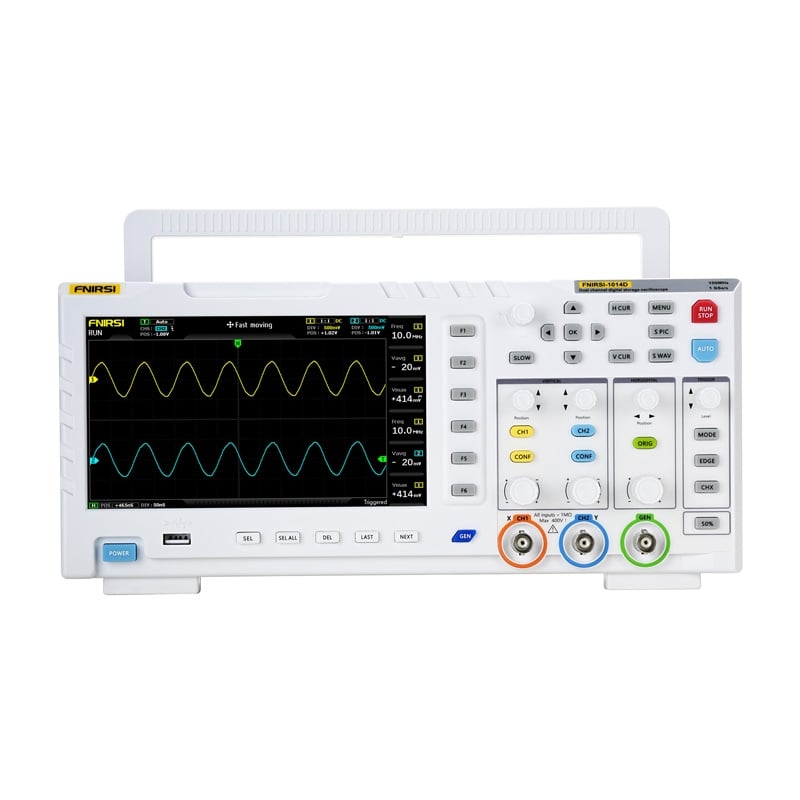

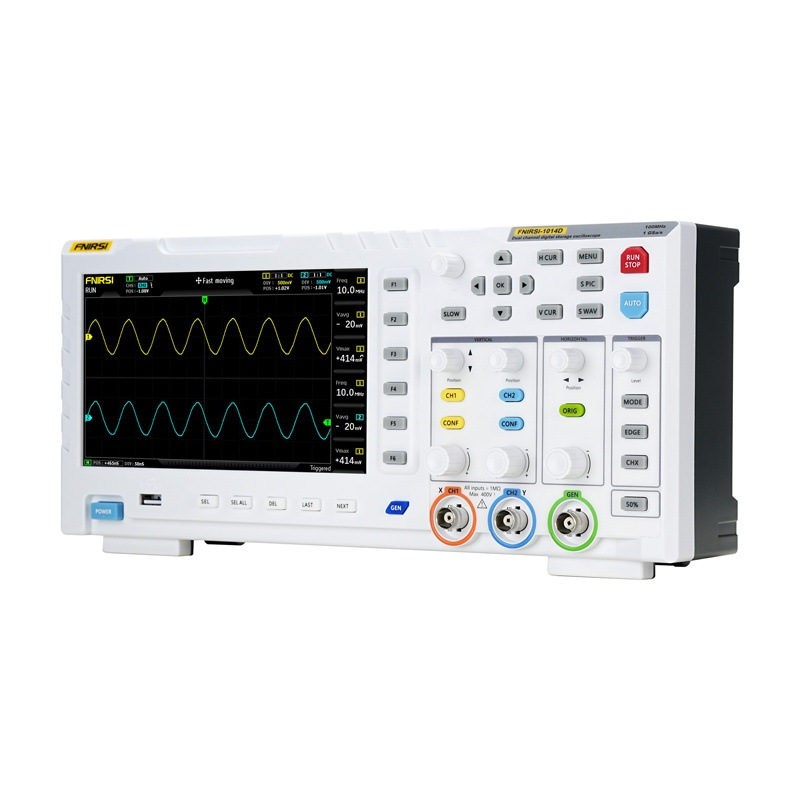

Osciloskop a generátor signálu 2 v 1 FNIRSI 1014D

FNIRSI 1014D je kompaktní digitální osciloskop určený pro elektronické servisy, výzkumná a vývojová oddělení, technické vzdělávání a hobby. Umožňuje současnou analýzu a generování signálu, což výrazně rozšiřuje možnosti použití při diagnostice obvodů, testování prototypů nebo výuce práce s průběhy. Zařízení má dva vstupní kanály s impedancí 1 M? a podporuje šířku pásma 100 MHz při vzorkování 1GSa/s. Obsluhu usnadňuje 7palcový displej LCD s rozlišením 800 × 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzoru. K dispozici je také 1GB interní paměť s možností uložení až 1 000 průběhů a 1 000 snímků obrazovky a data lze snadno exportovat do počítače prostřednictvím USB.

Rychlá analýza signálu

Vysoká vzorkovací frekvence 1GSa/s a šířka pásma 100 MHz umožňují podrobnou analýzu analogových a digitálních signálů. Přístroj tak dokáže zachytit i krátkodobé anomálie v průběhu signálu. Režimy spouštění zahrnují Auto, Single a Normal, což umožňuje zařízení zachytit jak rušivé impulsy, tak běžné analogové signály, například sinusoidy.

Vestavěný generátor DDS

Integrovaný generátor signálů DDS podporuje 14 standardních průběhů (včetně sinusového, obdélníkového, pilového a trojúhelníkového) s přesným nastavením frekvence v krocích po 1 Hz. Použité řešení umožňuje generovat signály s přesnými parametry pro testování a simulaci. Výstupní frekvenční rozsah dosahuje až 10 MHz (pro sinusový průběh), což umožňuje testovat širokou škálu elektronických a signálových obvodů.

Funkce zachycení tvaru vlny

Funkce "zachycení výstupu" umožňuje uložit část nebo celý aktuální průběh z osciloskopu jako výstupní signál generátoru. Možnost uložit až 1 000 vlastních signálů zvyšuje flexibilitu při testování a analýze. Toto řešení odlišuje FNIRSI 1014D od klasických libovolných generátorů, které se spoléhají pouze na ruční nastavení signálu.

Přepěťová ochrana

Integrovaný modul vysokonapěťové ochrany umožňuje přístroji bezpečně měřit signály až do 400 V (se sondou x10), což snižuje riziko poškození přístroje při měření v systémech napájených ze sítě. Funkce ochrany funguje automaticky, takže při náhodném použití sondy bez přepnutí na x10 nehrozí poškození zařízení.

Vysoce čitelný displej

Barevný 7" displej TFT s rozlišením 800 × 480 pixelů poskytuje přehledné zobrazení průběhů. Automatický režim a intuitivní rozhraní umožňují rychle získat obraz signálu bez nutnosti ručního nastavení. Díky inteligentnímu detekčnímu algoritmu přístroj automaticky nastaví úroveň spouštění i u průběhů s více sklony nebo tzv. mrtvou zónou. Takové řešení šetří čas a zabraňuje chybám při interpretaci. Osciloskop může do své interní paměti o velikosti 1 GB uložit až 1 000 snímků obrazovky a 1 000 průběhů. Data lze prohlížet jako miniatury, což usnadňuje rychlé prohlížení a výběr. Rozhraní umožňuje uživatelům zvětšovat, mazat a exportovat záznamy, aniž by museli opustit režim prohlížení.

Funkce analýzy signálu

Vestavěná funkce FFT a režim zobrazení průběhů X-Y umožňují analyzovat harmonické a porovnávat amplitudy a fázové posuny dvou signálů. Jedná se o užitečné nástroje při diagnostice elektronických obvodů. Režim ručního měření kurzorem navíc umožňuje odečítat špičkovou hodnotu a frekvenci bez nutnosti přepočítávat stupnici, což zvyšuje přesnost analýzy i u zkreslených průběhů. Přístroj používá speciální algoritmus pro dekódování signálu číselníku, což eliminuje problém chybných odečtů způsobených oxidací nebo opotřebením mechanismu. I když je snímač poškozen, osciloskop pracuje správně.

Součástí dodávky:

• Osciloskop 2 v 1 FNIRSI 1014D
• Sonda 100 MHz x2
• USB nabíječka
• Uživatelská příručka
