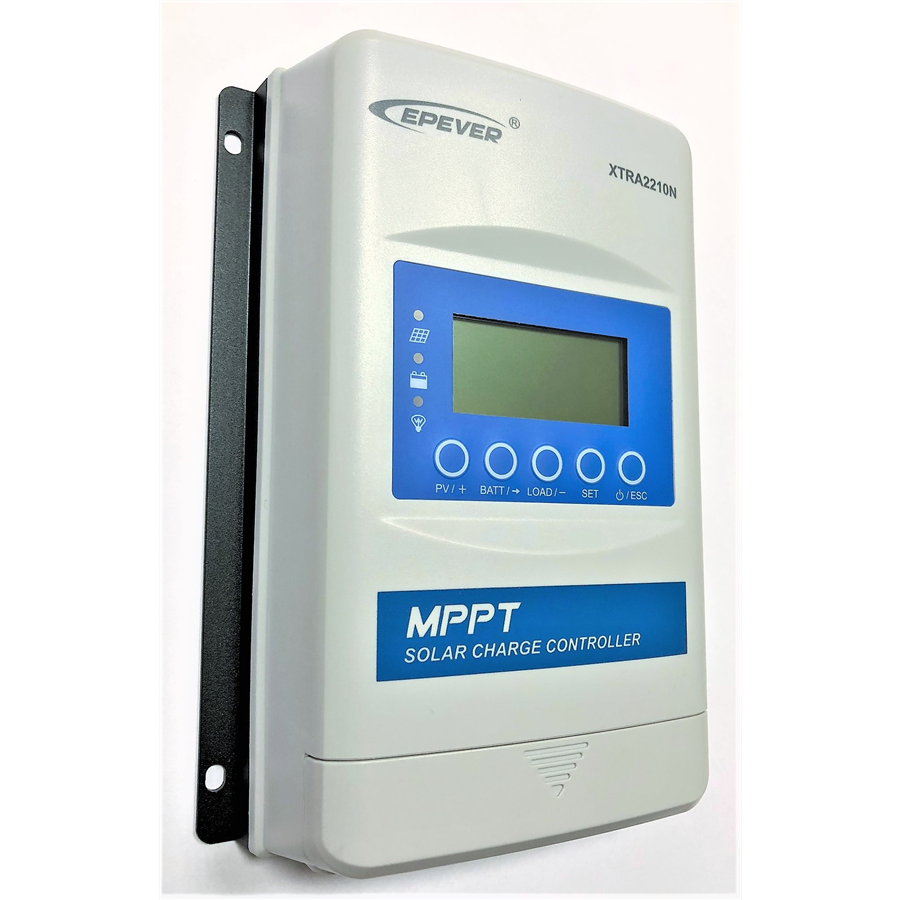

EPever XDS2 100VDC/10A série XTRA - 12/24V

MPPT solární regulátor EPEVER XTRA – nová generace solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro ostrovní systémy s napětím panelů až 100 V a maximálním nabíjecím proudem 10 A. Baterie 12/24V, FV max130/260Wp.

• Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací, jako jsou chaty, domy apod.
• Vhodný je i pro použití ve vozech a to díky možnosti zemnění na mínus pól.

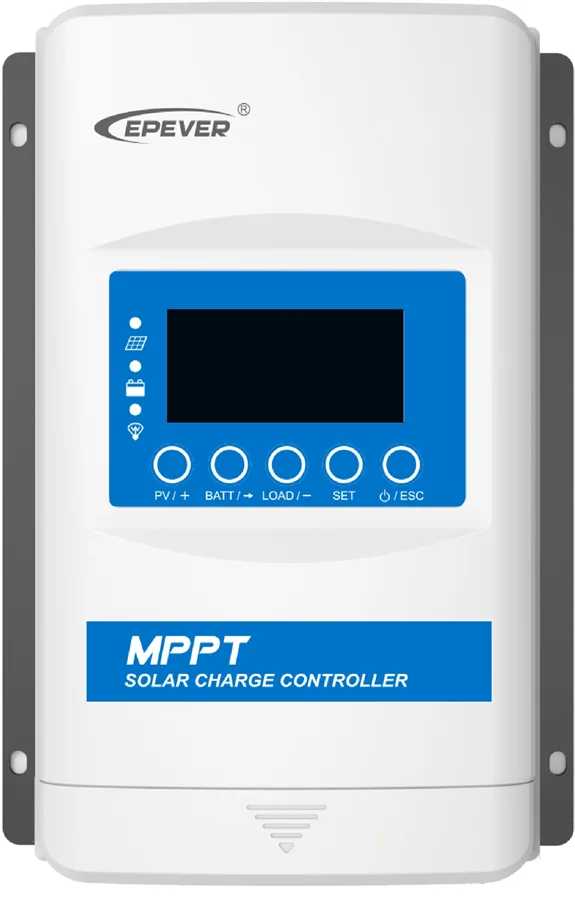

• Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.

Maximální nabíjecí výkon do baterie tohoto modelu je 10A což odpovídá výkonu panelu 130 Wp pokud máte 12V baterii, nebo 260 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V)

Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD provedení XDS2, nebo externího displeje MT50 - není součástí regulátoru

Nastavení parametrů a monitoring můžete provádět také na Vašem PC – budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout dole na této kartě produktu. Monitorovat a nastavovat může také pomocí mobilního telefonu/ tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

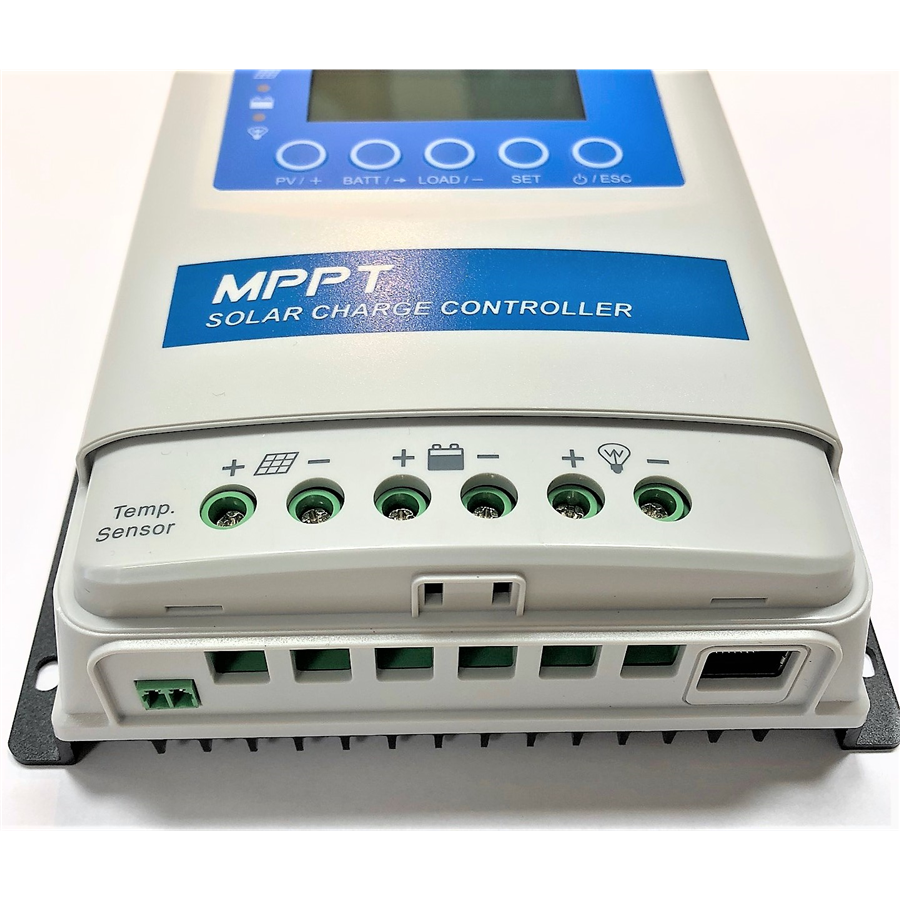

Rychlá instalace:

• K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie (pozice 3)
• Připojte zátěž (pozice 4)
• Připojte solární panel (pozice 2)

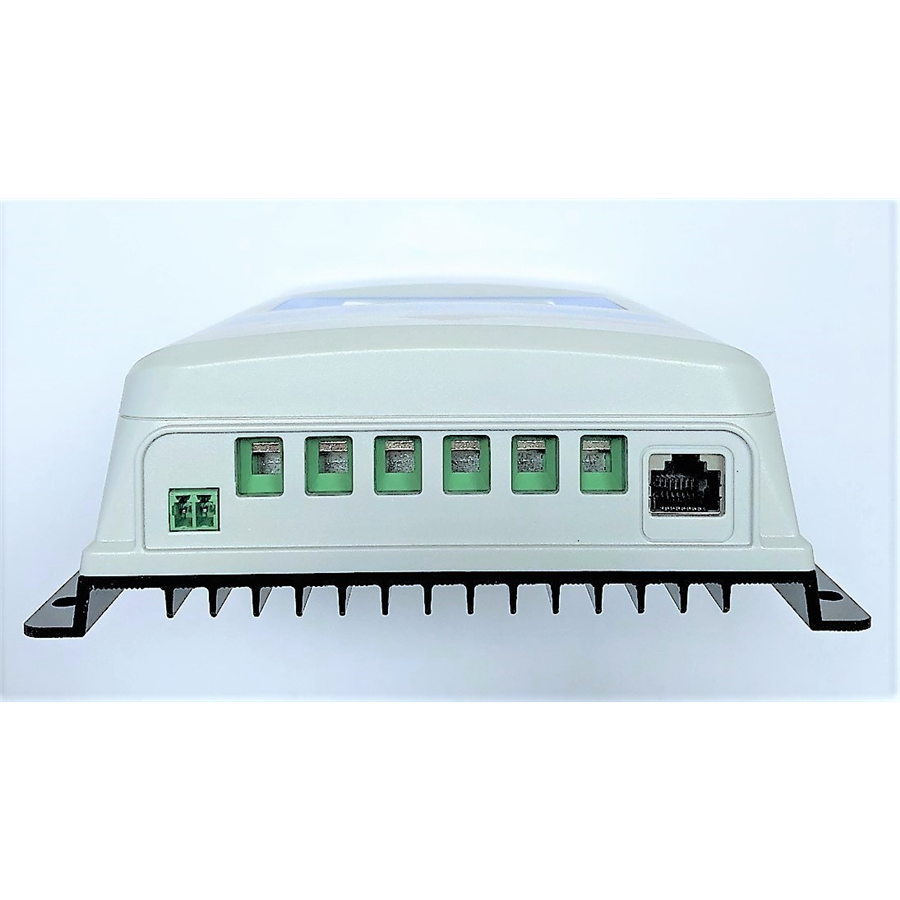

• (pozice 1) - možnost připojení externího teplotního čidla
• (pozice 5) - možnost připojení externího displeje MT-50, USB komunikačního kabelu pro komunikaci s PC, nebo Bluetooth modulu BLE-01 pro komunikaci s mobilním telefonem/tabletem

Technická specifikace

• Multifunní vestavěný LCD displej provedení XDS2 pro kompletní monitoring a nastavování parametrů
• Vysoký stupeň krytí IP32

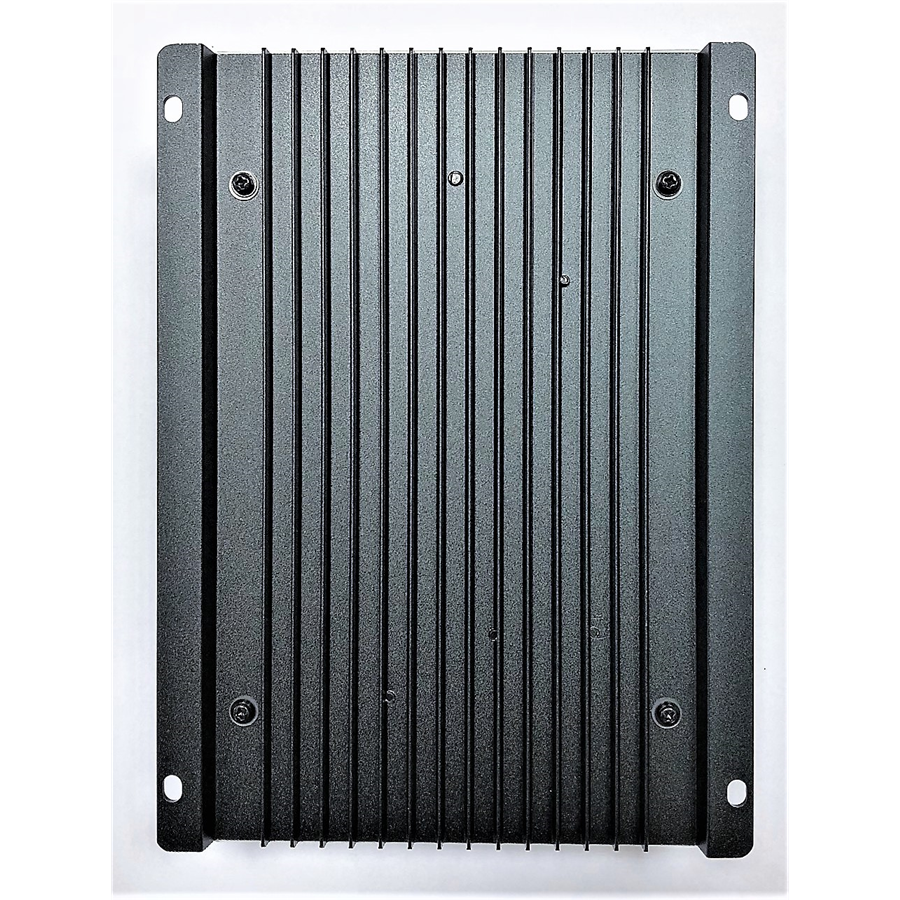

• Platový přední kryt, zadní část pak z vylisovaného hliníku- chladič
• Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
• Pokročilá technologie MPPT s účinností nejméně 99,5%
• Velmi vysoká rychlost sledování a zaručená efektivita sledování
• Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
• Vysoce kvalitní komponenty, zdokonalující výkon systému s maximální účinností konverze 98%
• Přesné rozpoznání a sledování maximálního bodu výkonu
• Automatické omezení nabíjecího výkonu a proudu
• Široký rozsah provozního napětí MPP
• Kompatibilní s olověnými a lithium-iontovými bateriemi
• Funkce kompenzace teploty baterie
• Funkce provozní statistiky v reálném čase
• Funkce pro snížení teploty při přehřátí
• S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus je k dispozici pro splnění různých požadavků
• Monitorujte a nastavujte parametry pomocí mobilního telefonu nebo PC
• Rozsáhlé elektronické ochrany

Přehled ochran:

• FV nadproud
• Zkrat FV
• Obrácená FV polarita
• Obrácená polarita baterie
• Přepětí baterie
• Nadměrné vybití akumulátoru
• Přehřátí baterie
• Nízká teplota lithiové baterie
• Zkrat zátěže
• Přetížení zátěže
• Přehřátí regulátoru
