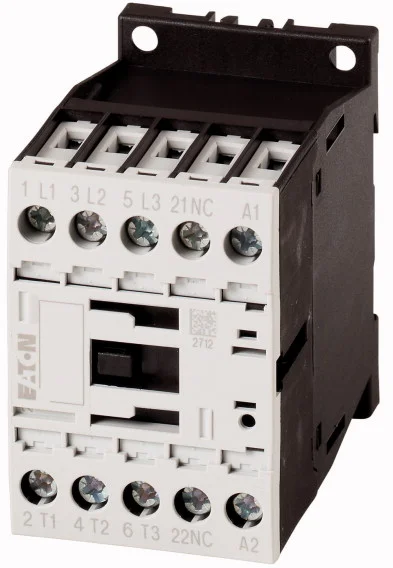

EATON Stykač DILM7-01 24VDC

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 7 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, Lze kombinovat s pomocným kontaktem: DILA-XHI(V).., Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaný varistorový ochranný člen., Se zrcadlovým kontaktem., Druh proudu AC/DC: DC ovládání Značka EATON Výkonové stykače pro střídavý proud Jmenovitý výkon při AC3, 400 V 3 kW Počet hlavních spín.kontaktů 3 Počet pomocných rozp.kontaktů 1 Jmen.provoz.proud Ie AC3, 400V 7 A Jmen.provoz.proud Ie AC1, 400V 22 A Jmenovité napětí Us při DC 24 - 24 V Typ připojení hlavního obvodu Šroubová svorka Typ napětí pro ovládání DC Měřený provozní proud Ie při AC-4,400 V 5 A Měřený provozní výkon Ie při AC-4,400 V 2.2 kW Měřený pracovní výkon NEMA 2.2 kW
