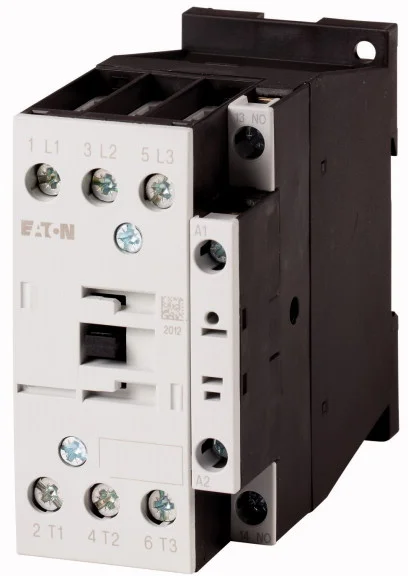

EATON Stykač DILM17-10 24VDC

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontakty S = spínací kontakt: 1 spínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Druh proudu AC/DC: DC ovládání Značka EATON Výkonové stykače pro střídavý proud Jmenovité napětí Us při DC 24 - 27 V Typ napětí pro ovládání DC Jmen.provoz.proud Ie AC1, 400V 40 A Jmen.provoz.proud Ie AC3, 400V 18 A Jmenovitý výkon při AC3, 400 V 7.5 kW Měřený provozní proud Ie při AC-4,400 V 10 A Měřený provozní výkon Ie při AC-4,400 V 4.5 kW Měřený pracovní výkon NEMA 7.4 kW Počet pomocných spín.kontaktů 1 Typ připojení hlavního obvodu Šroubová svorka Počet hlavních spín.kontaktů 3
