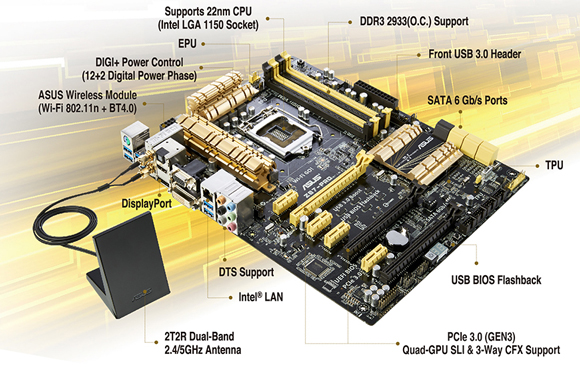

ASUS Z87-PRO

• Dual Intelligent Processors 4 s technologií 4-Way Optimization
• 4-Way Optimization – Stačí jediné kliknutí a je to! Zlepšení výkonu, energetické účinnosti, digitálního napájení i chlazení
• Wi-Fi GO! – Žijte on-line – Perfektní spojení stolních počítačů, smartphonů a tabletů
• Fan Xpert 2 – Ovládání ventilátoru máte ve svých rukou

Připraveno pro procesory 4. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® s paticí LGA1150

Tato základní deska podporuje procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou výstupu integrované grafiky (na vyhrazených čipových sadách), dvoukanálových DDR3 pamětí (4 DIMM) a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® Z87 Express

Intel® Z87 Express je nejnovější čipovou sadou s podporou procesorů 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu. Čipová sada Z87 navíc nabízí až 6 portů USB 3.0 a 6 portů SATA 6 Gb/s urychlujících práci s daty. Čipová sada Intel® Z87 Express navíc podporuje také funkci iGPU, díky které si uživatelé mohou vychutnat výkon nejnovější integrované grafické karty od společnosti Intel.

Technická specifikace

CPU:
Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology 2.0

Čipová sada:
Intel® Z87

Paměť:
4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP))

Grafika:
Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI-D/RGB/DisplayPort 1.2 ports
Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
Supports RGB with max. resolution 1920 x 1200 @ 60 Hz
Supports DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously

Multi-GPU Support:
Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology

Rozšiřující sloty:
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode)
4 x PCIe 2.0 x1

Úložný prostor:
Intel® Z87 chipset:
6 x SATA 6Gb/s port(s), yellow
Support Raid 0, 1, 5, 10
Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology

ASMedia® ASM1061 controller:
2 x SATA 6Gb/s port(s), dark brown

LAN:
Intel® I217V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)

Wireless data network:
Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz

Bluetooth:
Bluetooth V4.0
Bluetooth V3.0+HS

Audio:
Realtek® ALC1150 8-Channel High Definition Audio CODEC
Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
DTS Ultra PC II
DTS Connect
Optical S/PDIF out port(s) at back panel
BD Audio Layer Content Protection

USB porty:
Intel® Z87 chipset: 4 x USB 3.0/2.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z87 chipset: 8 x USB 2.0/1.1 port(s) (8 at mid-board)

ASMedia® USB 3.0 controller: 4 x USB 3.0/2.0 port(s) (4 at back panel, blue)

Zadní I/O porty:
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
6 x USB 3.0 (blue)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n and Bluetooth v4.0/3.0+HS)

Vnitřní I/O porty:
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
4 x Chassis Fan connector(s) (4 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x DirectKey Button(s)
1 x DRCT header(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Power-on button(s)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)

Příslušenství:
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n compliant)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)

BIOS:
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information

Manageability:
WfM 2.0, DMI 2.7, WOL by PME, PXE

Support Disc:
Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)

Form Factor:
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
