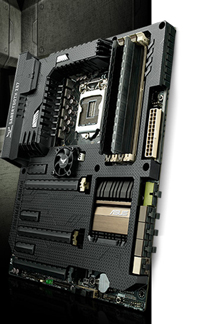

ASUS SABERTOOTH Z87

ASUS SABERTOOTH Z87

• Patice LGA1150 pro procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron®
• Čipová sada Intel® Z87 Express
• TUF Fortifier - Bolsters boards against bending damage
• Thermal Armor with Flow Valve - Total airflow-boosting heat dissipation
• Thermal Radar 2 - Complete system cooling, customized fan tuning
• Dust Defenders - Repel the dust, expand the lifespan
• Komponenty TUF (speciální cívky, kondenzátory a tranzistory MOSFET; odpovídá armádním standardům)

Taktické brnění pro vyšší spolehlivost

TUF /t?f/ neboli Jedinečná síla (The Ultimate Force)

Řada TUF není žádnou nafintěnou slečinkou. Unikátní design a prvotřídní komponenty (odpovídající armádním standardům) – také těmito vlastnostmi dosahuje řada TUF výborné stability, skvělé celkové kompatibility a extrémní odolnosti a životnosti.

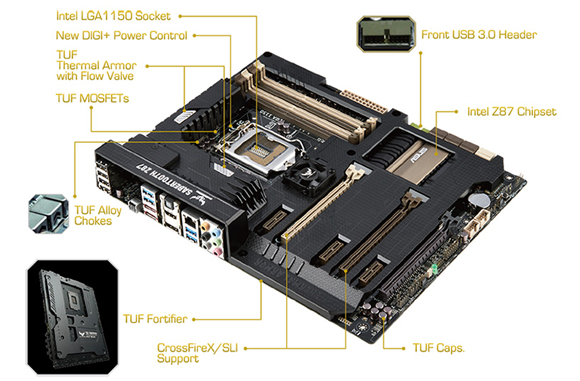

TUF Fortifier

Zpevňující výztuha zabraňující ohýbání a kroucení

TUF Fortifier je pevná výztuha, která zpevňuje konstrukci desky. Ta se díky ní nebude prohýbat pod těžkými grafickými kartami a chladiči CPU. Menší namáhání a ohýbání tištěného spoje snižuje riziko poškození obvodů.

TUF Fortifier zajišťuje nejen vyšší pevnost celé desky, ale také její lepší chlazení. Součástí této výztuhy je také chladicí podložka, která odvádí teplo od regulátorů VRM a dalších komponent.

Thermal Armor s ventilem zlepšujícím proudění vzduchu

Lepší odvod tepla zásluhou vyššího proudění vzduchu

Pokrývá celou desku, přičemž pomocí dvou ventilátorů přímo chladí klíčové součásti systému a rychleji odvádí teplo, čímž přispívá k vyšší stabilitě. Rapidně zvyšuje proudění vzduchu a zlepšuje chlazení pomocí dvou ventilátorů a propracované vnitřní konstrukce, která odvádí teplo pryč od důležitých komponent. O dostatečný přísun chladného vzduchu a ještě lepší chlazení se stará zadní ventilátor umístěný v oblasti vstupních a výstupních portů. Exkluzivní ventil řídí kontakt teplovodivých trubic se vzduchem a zvyšuje tak účinnost vodního chlazení.

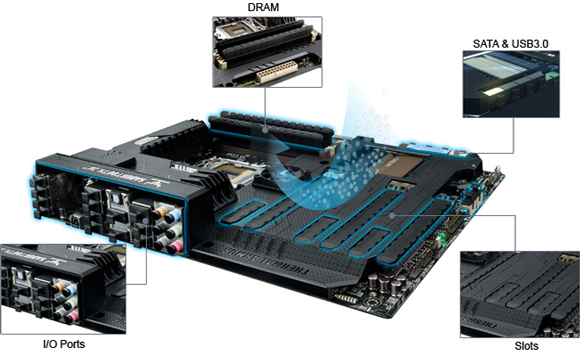

Dust Defender

Zamezuje přístupu prachu, prodlužuje životnost komponent

Součástí konstrukce TUF je ochrana vstupních a výstupních portů, rozšiřujících slotů a důležitých konektorů před prachem a částicemi nečistot, které mohou postupem času snížit výkon systému. Řešení Dust Defender obsahuje filtr, který skrz zadní ventilátor umístěný vedle vstupních a výstupních portů nepropustí k desce žádný prach. Zabraňuje usazování prachu, takže váš počítač zůstane po delší dobu v optimální kondici a bude podávat stabilní výkon.

Připraveno pro procesory 4. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® s paticí LGA1150

Tato základní deska podporuje procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou výstupu integrované grafiky (na vyhrazených čipových sadách), dvoukanálových DDR3 pamětí (4 DIMM) a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® Z87 Express

Intel® Z87 Express je nejnovější čipovou sadou s podporou procesorů 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu. Čipová sada Z87 navíc nabízí až 6 portů USB 3.0 a 6 portů SATA 6 Gb/s urychlujících práci s daty. Čipová sada Intel® Z87 Express navíc podporuje také funkci iGPU, díky které si uživatelé mohou vychutnat výkon nejnovější integrované grafické karty od společnosti Intel.

Technická specifikace

CPU:
Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology 2.0

Čipová sada:
Intel® Z87

Paměť:
4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

Grafika:
Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort ports
Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Supports DisplayPort with max. resolution 3840 x 2160 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™

Multi-GPU Support:
Supports NVIDIA® Quad-GPU SLI™ Technology
Supports AMD Quad-GPU CrossFireX™ Technology

Rozšiřující sloty:
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode, black)
3 x PCIe x1

Úložný prostor:
Intel® Z87 chipset:
6 x SATA 6Gb/s port(s), brown
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology

ASMedia® ASM1061 controller:
2 x SATA 6Gb/s port(s), beige

ASMedia® ASM1061 controller:
2 x eSATA 6Gb/s port(s), red

LAN:
Intel® I217V, 1 x Gigabit LAN Controller(s)

Audio:
Realtek® ALC1150 8-Channel High Definition Audio CODEC
Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
Optical S/PDIF out port(s) at back panel
BD Audio Layer Content Protection

USB porty:
Intel® Z87 chipset: 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel® Z87 chipset: 8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board)

Zadní I/O porty:
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0 (blue)
4 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x USB BIOS Flashback Button(s)

Vnitřní I/O porty:
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
4 x Chassis Fan connector(s) (4 x 4 -pin)
2 x Assistant Fan connector(s) (2 x 3 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x DirectKey Button(s)
1 x DRCT header(s)
1 x MemOK! button(s)
3 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)

Příslušenství:
User's manual
Accessory Guide
ASUS Q-Shield
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
2 x Accessory Fan(s) ( 35 mm )
1 x TUF Certification card(s)
1 x TUF 5 Year Warranty manual(s) (by region)
1 x TUF Inside sticker(s)

BIOS:
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information

Manageability:
WfM 2.0, DMI 2.7, WOL by PME, PXE

Support Disc:
Drivers
ASUS Utilities
ASUS/TUF CPU-Z
Anti-virus software (OEM version)

Form Factor:
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
