ASUS P8H61-M LE R2.0

ASUS P8H61-M LE R2.0

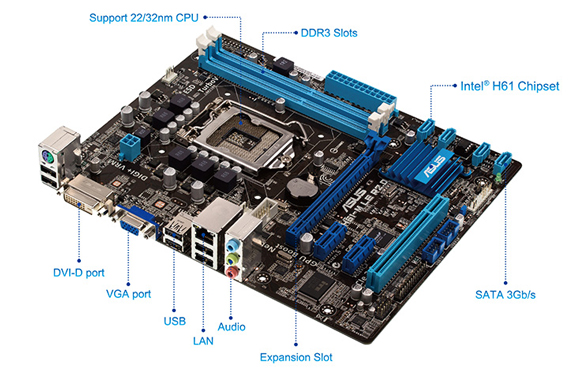

Přesné digitální napájení a vylepšená integrovaná grafika na základní desce H61 formátu micro ATX

Patice LGA1155 pro procesory Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® druhé a třetí generace

Tato základní deska podporuje procesory Intel® Core™ i7/i5/i3/Pentium®/Celeron® druhé a třetí generace s paticí LGA1155, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou dvoukanálových (2 DIMM) DDR3 pamětí a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory Intel® Core™ i7/i5/i3/Pentium®/Celeron® druhé a třetí generace patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® H61 Express

Čipová sada Intel® H61 Express je nejnovější samostatná čipová sada podporující nové patice 1155 pro procesory Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® druhé a třetí generace. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu.

PCIe 3.0 Ready

PCI Express® 3.0 (PCIe 3.0) je nejnovější standard sběrnice PCI Express s vylepšenými schématy kódování, který oproti současnému standardu PCIe 2.0 nabízí dvojnásobný výkon. Celková šířka pásma pro linku x16 dosahuje maximálně 32 GB/s, což je dvojnásobek ve srovnání s 16 GB/s u PCIe 2.0 (v režimu x16). PCIe 3.0 zajišťuje uživatelům dosud nepoznané rychlosti přenosu dat a naprosto bezproblémový přechod, protože je zpětně kompatibilní nejen se zařízeními PCIe 2.0, ale dokonce i PCIe 1.0. Pro uživatele, kteří chtějí zlepšit a optimalizovat výkon svých grafických karet a využívat nejnovější dostupné technologie, bude PCIe 3.0 nutností.

Podpora dvoukanálových pamětí DDR3 2200 (přetakt.) / 2133 (přetakt.) / 2000 (přetakt.) / 1866 (přetakt.) / 1600 / 1066 / 1333 MHz

Tato základní deska podporuje operační paměti DDR3, které nabízejí frekvence 2200 (přetakt.) / 2133 (přetakt.) / 2000 (přetakt.) / 1866 (přetakt.) / 1600 / 1066 / 1333 MHz a splňují tak vyšší požadavky, které na šířku pásma kladou nejnovější 3D aplikace, multimédia a internetové aplikace. Dvoukanálová architektura DDR3 zvětšuje šířku přenosového pásma operační paměti a zvyšuje výkon celého systému.

Technická specifikace

CPU
Intel® Socket 1155 for 3rd/2nd Generation Coreâ"˘ i7/Coreâ"˘ i5/Coreâ"˘ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to www.asus.com for CPU support list

Chipset
Intel® H61(B3)

Memory
2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* 1600MHz and higher frequency is supported by Intel® 3rd generation processors.
* The maximum 16GB memory capacity can be supported with 8GB or above DIMMs. ASUS will update the memory QVL once the DIMMs are available in the market.
* Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists).
* Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard.
* Due to the CPU behavior, DDR3 2133/1866MHz memory module will run at DDR3 2000/1800MHz frequency as default.

Graphic
Integrated Graphics Processor
Multi-VGA output support : DVI/RGB ports
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
Supports Intel® HD Graphics, Quick Sync Video

Expansion Slots
1 x PCIe 3.0/2.0 x16 *1
2 x PCIe 2.0 x1
1 x PCI

Storage
Intel® H61(B3) chipset :

4 x SATA 3Gb/s port(s), blue

LAN
Realtek® 8111F, 1 x Gigabit LAN Controller(s)

Audio
Realtek® ALC887 8-Channel High Definition Audio CODEC *2

USB Ports
Intel® H61(B3) chipset :

10 x USB 2.0/1.1 port(s) (6 at back panel, black, 4 at mid-board)

Overclocking Features
Overclocking Protection :

- ASUS C.P.R.(CPU Parameter Recall)

Special Features
ASUS EPU :

- EPU
ASUS Digital Power Design :
- Industry leading Digital 3 + 1 + 1 Phase Power Design
- ASUS DIGI+ VRM Utility
TurboV
GPU Boost
ASUS Exclusive Features :
- Ai Charger
- Anti-Surge
- Low EMI Solution
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- Disk Unlocker
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
100% All High-quality Conductive Polymer Capacitors

Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI
1 x D-Sub
1 x LAN (RJ45) port(s)
6 x USB 2.0
3 x Audio jack(s)

Internal I/O Ports
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x COM port(s) connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x parallel port connector(s)
1 x Front panel connector(s)
1 x System panel(s)

Accessories
User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)

BIOS
64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information

Manageability
WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE

Support Disc
Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)

Form Factor
mATX Form Factor
9.6 inch x 7.8 inch ( 24.4 cm x 19.8 cm )
