ASUS H87M-PRO

ASUS H87M-PRO

• ASUS 5X PROTECTION – Kompletní ochrana zajišťuje tu nejlepší kvalitu, spolehlivost a odolnost
• USB BIOS Flashback – Jednoduché Plug & Press řešení – Hardwarová aktualizace systému BIOS
• Fan Xpert 2 – Komplexní možnosti ovládání ventilátorů zaručující dokonalé chlazení, tichý provoz a stabilitu
• USB 3.0 Boost (podpora UASP) – O 70 % rychlejší přenos souborů než u běžného rozhraní USB 3.0
• AI Suite 3 – Snadný přístup k inovativním funkcím od společnosti ASUS

ASUS 5X PROTECTION

Kompletní ochrana zajišťuje tu nejlepší kvalitu, spolehlivost a odolnost

Základní desky ASUS chrání vaše PC pomocí technologie 5X PROTECTION. Využíváme kvalitní komponenty, jako je systém digitálního napájení DIGI+ VRM zaručující správnou úroveň napětí, jednotky ESD, které podstupují náročné testování a eliminují elektrostatické rušení, nebo přenastavitelné pojistky kolem pozic DRAM zabraňující přepětí a poškození z důvodu zkratu. Kromě toho používáme zadní panely se vstupními a výstupními porty, které jsou odolné proti korozi. To vše dokazuje, že se od společnosti ASUS dočkáte jen těch nejspolehlivějších a nejodolnějších produktů na trhu.

Připraveno pro procesory 4. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® s paticí LGA1150

Tato základní deska podporuje procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou výstupu integrované grafiky (na vyhrazených čipových sadách), dvoukanálových DDR3 pamětí (4 DIMM) a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® H87 Express

Intel® H87 Express je nejnovější čipovou sadou s podporou procesorů 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu. Čipová sada H87 navíc nabízí až 6 portů USB 3.0 a 6 portů SATA 6 Gb/s urychlujících práci s daty. Čipová sada Intel® H87 Express navíc podporuje také funkci iGPU, díky které si uživatelé mohou vychutnat výkon nejnovější integrované grafické karty od společnosti Intel.

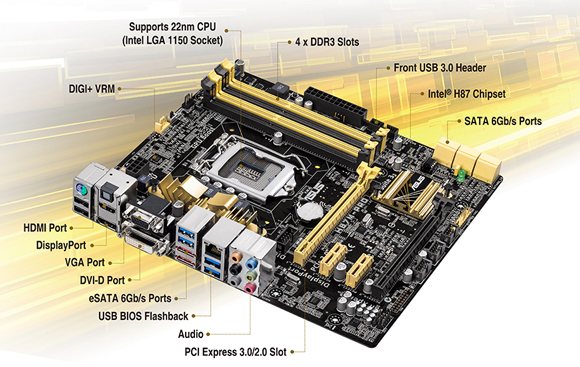

Technická specifikace

CPU:
Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® Turbo Boost Technology 2.0

Čipová sada:
Intel® H87

Paměť:
4 x DIMM, Max. 32GB, DDR3 1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

Grafika:
Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
Supports RGB with max. resolution 1920 x 1200 @ 60 Hz
Supports DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously

Multi-GPU Support:
Supports AMD Quad-GPU CrossFireX™ Technology

Rozšiřující sloty:
1 x PCIe 3.0/2.0 x16 (x16 mode, yellow)
1 x PCIe 2.0 x16 (x4 mode, dark brown) *1
2 x PCIe 2.0 x1

Úložný prostor:
Intel® H87 chipset:
6 x SATA 6Gb/s port(s), yellow
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology

Marvell® PCIe SATA 6Gb/s controller:
2 x eSATA port(s), red

LAN:
Realtek® 8111G, 1 x Gigabit LAN Controller(s)

Audio:
Realtek® ALC892 8-Channel High Definition Audio CODEC
Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
Optical S/PDIF out port(s) at back panel

USB porty:
Intel® H87 chipset: 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel® H87 chipset: 8 x USB 2.0/1.1 port(s) (2 at back panel, black, 6 at mid-board)

Zadní I/O porty:
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI
1 x D-Sub
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0 (blue)
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)

Vnitřní I/O porty:
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x GPU Boost switch(es)
1 x Clear CMOS jumper(s)

Příslušenství:
User's manual
ASUS Q-Shield
3 x SATA 6Gb/s cable(s)
1 x Q-connector(s) (2 in 1)

BIOS:
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified Log, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information

Manageability:
WfM 2.0, DMI 2.0, WOL by PME, PXE

Support Disc:
Drivers
ASUS Utilities
EZ Update
Anti-virus software (OEM version)

Form Factor:
uATX Form Factor
9.6 inch x 8.4 inch ( 24.4 cm x 21.3 cm )
