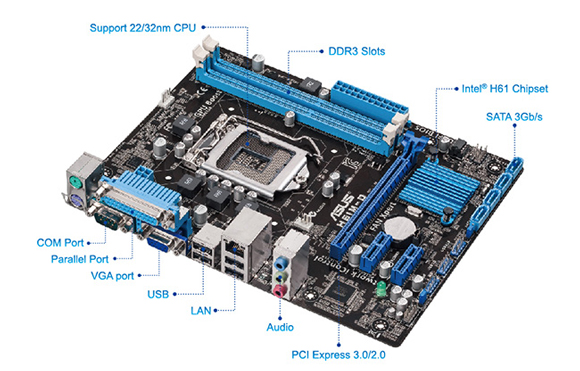

ASUS H61M-D (COM + LPT)

ASUS H61M-D (COM + LPT)

• UEFI BIOS – Flexibilní a intuitivní rozhraní systému BIOS
• Network iControl – Správa šířky pásma v reálném čase
• Anti-Surge – Nepřetržitá přepěťová ochrana pro bezrizikový provoz systému
• ESD Guards – Ochrana počítače proti elektrostatickým výbojům
• AI Suite II – Snadný přístup k inovativním funkcím od společnosti ASUS

Patice LGA1155 pro procesory 2. a 3. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron®

Tato základní deska podporuje procesory 2. a 3. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1155, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou dvoukanálových (2 DIMM) DDR3 pamětí a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory 2. a 3. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® H61 Express

Čipová sada Intel® H61 Express je nejnovější samostatná čipová sada podporující nové patice 1155 pro procesory 2. a 3. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron®. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu.

Připraveno pro PCIe 3.0

Nejnovější standard sběrnice PCI Express nabízí lepší kódování a dvakrát vyšší výkon než rozhraní PCIe 2.0. Celková šířka pásma pro linku x16 dosahuje maximálně 32 GB/s, což je dvojnásobek ve srovnání s 16 GB/s u PCIe 2.0 (v režimu x16). PCIe 3.0 poskytuje dosud nepoznané rychlosti přenosu dat a naprosto bezproblémový přechod, protože je zpětně kompatibilní nejen se zařízeními PCIe 2.0, ale dokonce i PCIe 1.0. Pro všechny uživatele, kteří chtějí zlepšit a optimalizovat výkon svých grafických karet a využívat nejnovější dostupné technologie, bude PCIe 3.0 nutností.

Podpora dvoukanálových pamětí DDR3 2200 (přetakt.) / 2133 (přetakt.) / 2000 (přetakt.) / 1866 (přetakt.) / 1600 / 1333 / 1066 MHz

Tato základní deska podporuje operační paměti DDR3, které nabízejí frekvence 2200 (přetakt.) / 2133 (přetakt.) / 2000 (přetakt.) / 1866 (přetakt.) / 1600 / 1333 / 1066 MHz a splňují tak vyšší požadavky, které na šířku pásma kladou nejnovější 3D aplikace, multimédia a internetové aplikace. Dvoukanálová architektura DDR3 zvětšuje šířku přenosového pásma operační paměti a zvyšuje výkon celého systému.

ASUS UEFI BIOS (EZ Mode)

Rozhraní UEFI (Unified Extensible Firmware Interface) najdete exkluzivně pouze u základních desek od společnosti ASUS a jde o vůbec první myší ovládané grafické rozhraní systému BIOS, které nabízí dva volitelné režimy. Toto uživatelsky přívětivé rozhraní předčí tradiční systémy BIOS ovladatelné pouze klávesnicí, protože umožňuje flexibilní a pohodlné ovládání s možností rychlého posouvání. Uživatelé proto mohou ovládat nový systém UEFI BIOS stejně snadno jako operační systém. Rychlé a bezproblémové přetaktování či sdílení nastavení usnadňuje funkce snímku obrazovky systému BIOS, kterou lze aktivovat pomocí klávesy F12. Exkluzivní režim EZ Mode zobrazuje informace o často používaných položkách nastavení, zatímco pokročilý režim (Advanced Mode) je určen zkušeným uživatelům, kteří vyžadují detailnější nastavení systému, včetně podrobných informací o paměti DRAM.

Exkluzivní rozhraní ASUS
EZ Mode – poskytuje přístup k různým optimalizovaným režimům systému, nabízí jasné informace o systému a umožňuje nastavit prioritu při zavádění systému pomocí přetahování myší
Advanced Mode – pro zkušené uživatele vyžadující detailní nastavení systému

Technická specifikace

CPU:

• Intel® Socket 1155 pro 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium® / Celeron® processors
• podporuje procesory Intel® 22 nm CPU
• podporuje procesory Intel® 32 nm CPU
• podpora Intel® Turbo Boost Technology 2.0

Čipová sada: Intel® H61 (B3)

Paměť:

• 2 x DIMM, max. 16GB, DDR3 2200 (OC) / 2133 (OC) / 2000 (OC) / 1866 (OC) / 1600/1333/1066 MHz Non-ECC, Un- buffered paměť
• dvoukanálová architektura paměti

Grafika:

• integrovaný grafický procesor
• VGA výstup: RGB port
• podporuje RGB s max. rozlišením 2048 x 1536 @ 75 Hz
• maximální sdílená paměť: 1024mb

Rozšiřující sloty:

• 1 x PCIe 3.0/2.0 x16
• 2 x PCIe 2.0 x1

Úložný prostor:

• Intel® H61 (B3) chipset: 4 x SATA 3 Gb / s port (y), modrá

LAN:

• Realtek® 8111F, 1 x Gigabit řadič LAN

Audio:

• Realtek® ALC887 8-mi kanálový High Definition Audio CODEC

USB porty:
Intel® H61 (B3) chipset: 10 x USB 2.0 port (4 na zadním panelu, černý, 6 na desce)

Zadní I / O porty:

• 1 x klávesnice PS / 2 (fialový)
• 1 x myš PS / 2 (zelený)
• 1 x D-Sub
• 1 x LAN (RJ45) port
• 4 x USB 2.0
• 1 x COM port
• 1 x paralelní port
• 3 x audio jack

Interní I / O porty:

• 3 x USB 2.0 konektor, podpora dalších 6 USB 2.0 port
• 4 x SATA 3 Gb / s konektor
• 1 x konektor ventilátoru procesoru (4 -pin)
• 1 x konektor ventilátoru skříně (4 -pin)
• 1 x 24 -pinový napájecí konektor EATX
• 1 x 4 - pinový ATX 12V napájecí konektor
• 1 x přední panel konektor
• 1 x konektor audia předního panelu (AAFP)
• 1 x Konektor interního reproduktoru
• 1 x jumper Clear CMOS

Příslušenství:

• Uživatelská příručka
• I / O Shield
• 2 x SATA 3 Gb / s kabel

BIOS:

• 64 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.7, ACPI v2.0a, SLP3.0, EUP - ready

Manageability:

• WOL, PXE, PME Wake Up

Support disc:

• ovladače
• ASUS Utilities
• ASUS Update
• antivirový software (OEM verze)

Form Factor:

• uATX Form Factor
• 8,9 palce x 6,9 palců (22,6 cm x 17.5 cm)
