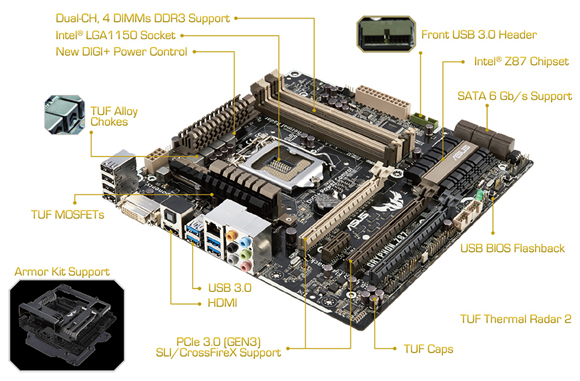

ASUS GRYPHON Z87

ASUS GRYPHON Z87

• TUF Thermal Radar 2
• Komponenty TUF (speciální cívky, kondenzátory a tranzistory MOSFET; odpovídá armádním standardům)
• Přísné testování spolehlivosti serverové úrovně
• DIGI+ Power Control
• ESD Guards
• Podporuje sadu GRYPHON ARMOR KIT

Kompaktní deska na serverové úrovni

TUF /t?f/ neboli Jedinečná síla (The Ultimate Force)

Řada TUF není žádnou nafintěnou slečinkou. Unikátní design a prvotřídní komponenty (odpovídající armádním standardům) – také těmito vlastnostmi dosahuje řada TUF výborné stability, skvělé celkové kompatibility a extrémní odolnosti a životnosti.

Thermal Radar 2

Deska je vybavena řadou vestavěných senzorů a v balení najdete také termistorové kabely, takže můžete snadno a v reálném čase monitorovat teplotu důležitých komponent přímo na základní desce. Navíc můžete ručně upravovat rychlosti jednotlivých ventilátorů a dosáhnout tak optimálního chlazení jediným kliknutím.

ESD Guard

Účinná ochrana proti elektrostatickým výbojům

K elektrostatickým výbojům (ESD) může docházet velmi nečekaně a jejich škodlivé účinky jsou často podceňovány. Technologie ASUS ESD Guard využívá jedinečnou konstrukci elektronických obvodů a integrované stínění vstupních a výstupních portů. Zajišťuje čtyřnásobně vyšší ochranu a prodlužuje tak životnost komponent.

Připraveno pro procesory 4. generace Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® s paticí LGA1150

Tato základní deska podporuje procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150, s integrovaným GPU, integrovanými řadiči paměti a PCI Express s podporou výstupu integrované grafiky (na vyhrazených čipových sadách), dvoukanálových DDR3 pamětí (4 DIMM) a 16 linek PCI Express 3.0/2.0. To je zárukou vysokého grafického výkonu. Procesory 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® patří mezi nejvýkonnější a zároveň nejúspornější procesory na světě.

Čipová sada Intel® Z87 Express

Intel® Z87 Express je nejnovější čipovou sadou s podporou procesorů 4. generace Intel® Core™ i7/i5/i3/Pentium®/Celeron® s paticí LGA1150. Poskytuje vyšší výkon pomocí sériových propojení bod-bod umožňujících zvětšit šířku pásma a zvýšit stabilitu. Čipová sada Z87 navíc nabízí až 6 portů USB 3.0 a 6 portů SATA 6 Gb/s urychlujících práci s daty. Čipová sada Intel® Z87 Express navíc podporuje také funkci iGPU, díky které si uživatelé mohou vychutnat výkon nejnovější integrované grafické karty od společnosti Intel.

Technická specifikace

CPU:

• Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
• Supports Intel® 22 nm CPU
• Supports Intel® Turbo Boost Technology 2.0

Čipová sada:

• Intel® Z87

Paměť:

• 4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory
• Dual Channel Memory Architecture
• Supports Intel® Extreme Memory Profile (XMP)

Grafika:

• Integrated Graphics Processor
• Multi-VGA output support : HDMI/DVI ports
• Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
• Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
• Maximum shared memory of 1024 MB
• Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™

Multi-GPU Support:

• Supports NVIDIA® Quad-GPU SLI™ Technology
• Supports AMD Quad-GPU CrossFireX™ Technology

Úložný prostor:
Intel® Z87 chipset:

• 6 x SATA 6Gb/s port(s), brown
• Support Raid 0, 1, 5, 10
• Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology

LAN:

• Intel® I217V, 1 x Gigabit LAN Controller(s)

Audio:

• Realtek® ALC892 8-Channel High Definition Audio CODEC
• Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
• Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
• Optical S/PDIF out port(s) at back panel
• BD Audio Layer Content Protection

USB porty:

• Intel® Z87 chipset: 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
• Intel® Z87 chipset: 8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board)

Zadní I/O porty:

• 1 x DVI-D
• 1 x HDMI
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.0 (blue)
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 6 x Audio jack(s)

Vnitřní I/O porty:

• 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
• 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
• 1 x TPM header
• 6 x SATA 6Gb/s connector(s)
• 1 x CPU Fan connector(s) (1 x 4 -pin)
• 1 x CPU OPT Fan connector(s) (1 x 4 -pin)
• 4 x Chassis Fan connector(s) (4 x 4 -pin)
• 1 x Assistant Fan connector(s) (1 x 3 -pin)
• 1 x S/PDIF out header(s)
• 1 x 24-pin EATX Power connector(s)
• 1 x 8-pin ATX 12V Power connector(s)
• 1 x Front panel connector(s)
• 1 x Front panel audio connector(s) (AAFP)
• 1 x DirectKey Button(s)
• 1 x DRCT header(s)
• 1 x MemOK! button(s)
• 3 x Thermal sensor connector(s)
• 1 x Clear CMOS jumper(s)
• 1 x USB BIOS Flashback button(s)

Příslušenství:

• User's manual
• ASUS Q-Shield
• 4 x SATA 6Gb/s cable(s)
• 1 x SLI bridge(s)
• 1 x Q-connector(s) (2 in 1)
• 1 x TUF Certification card(s)
• 1 x TUF 5 Year Warranty manual(s) (by region)
• 1 x TUF Inside sticker(s)

BIOS:

• 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS,
• ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information

Manageability:

• WfM 2.0, DMI 2.7, WOL by PME, PXE

Support Disc:

• Drivers
• ASUS Utilities
• ASUS/TUF CPU-Z
• Anti-virus software (OEM version)

Form Factor:

• mATX Form Factor
• 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
